Benvenuto/a in questo articolo guida sulla modellazione solida in Fusion 360.
Per modellazione solida si intende la modellazione che può essere fatta nell’ambiente Solid.
Si tratta di un ambiente di modellazione adatto alla produzione di modelli 3D geometrici.
Per questo motivo è indicato per:
- Ingegneria
- Design Geometrici
- Modellismo
- Meccanica
- Architettura
Come funziona la modellazione Solida?
Il presupposto della modellazione solida è la creazione di un’entità 2D chiamata Sketch (ovvero schizzo 2D)
Creare uno Sketch
Per Sketch si intende un’entità geometrica 2D, Per crearla dobbiamo prima di tutto premere sul comando Create Sketch, questo comando ci darà la possibilità di utilizzare i comandi di creazione schizzo.
Lo sketch deve essere posizionato su un piano di lavoro, in genere si tratta dei piani di origine sul nostro canvas.
Creare un Solido
La creazione di un solido, ovvero di un modello 3D con un volume sfrutta lo Sketch disegnato precedentemente come punto di partenza.
Se ad esempio disegneremo un cerchio, potremo creare un cilindro sfruttando l’area per una funzione 3D chiamata estrusione.
comando estrusione
Il comando estrusione sviluppa un’area in maniera lineare.
Nell’esempio qui sotto è come se della plastilina fosse spinta attraverso il nostro cerchio e diventasse il cilindro 🙂
N.B. Per far funzionare le funzioni solide lo sketch deve sempre avere un’area, non sono ammesse dunque geometrie aperte, spezzate, come ad esempio un arco o una linea.

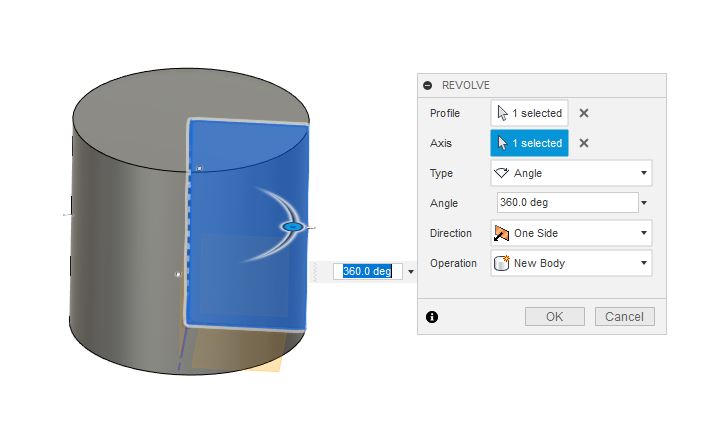

comando revolve
Il comando revolve sviluppa un solido a partire da un area, in maniera rotativa.
Nell’esempio qui sotto è come se il rettangolo fosse fatto roteare intorno a un asse e nel frattempo fosse sviluppato volume.
comando Loft
Il comando Loft sviluppa un solido a partire da DUE aree, in maniera lineare.
Nell’esempio qui sotto sviluppiamo due aree che il comando tenderà ad andare a riempire utilizzandole come limiti.
N.B. Le due aree devono essere a una distanza sviluppata nella terza dimensione, perciò spesso viene utilizzato un piano di offset su cui applicare uno dei due sketch

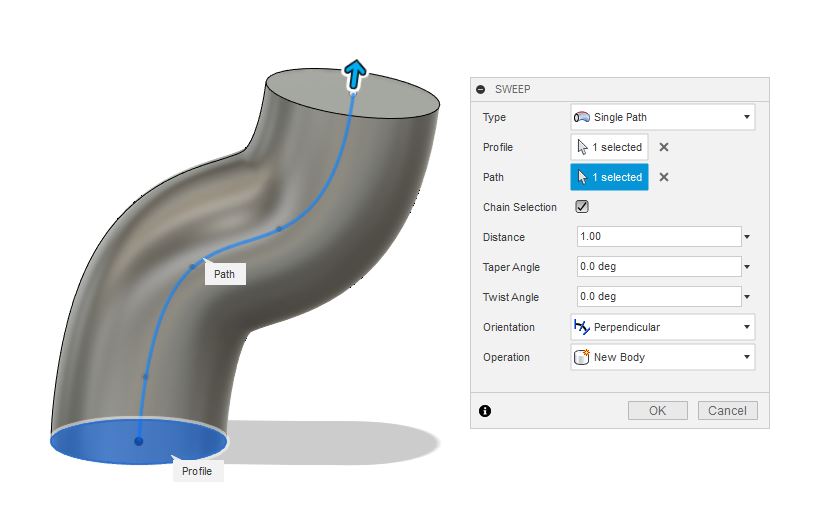

comando Sweep
Il comando Sweep sviluppa un solido a partire da un’ area e seguendo uno sketch di percorso
Nell’esempio qui sotto sviluppiamo un’area e un secondo sketch che utilizzeremo per percorso.
GUARDA QUESTO VIDEO PER APPLICARE QUELLO VISTO FIN'ORA
I comandi Modify
Creare modelli 3D non è tutto, spesso il risultato può essere ottenuto molto più facilmente modificando un modello 3D grezzo.
I comandi modify lavorano sui modelli 3D e ne modificano alcune proprietà, vediamo qualche esempio:
comando fillet
Il comando fillet utilizza bordi di un modello 3D e crea una funzione 3D raccordo che ne arrotonda la superficie

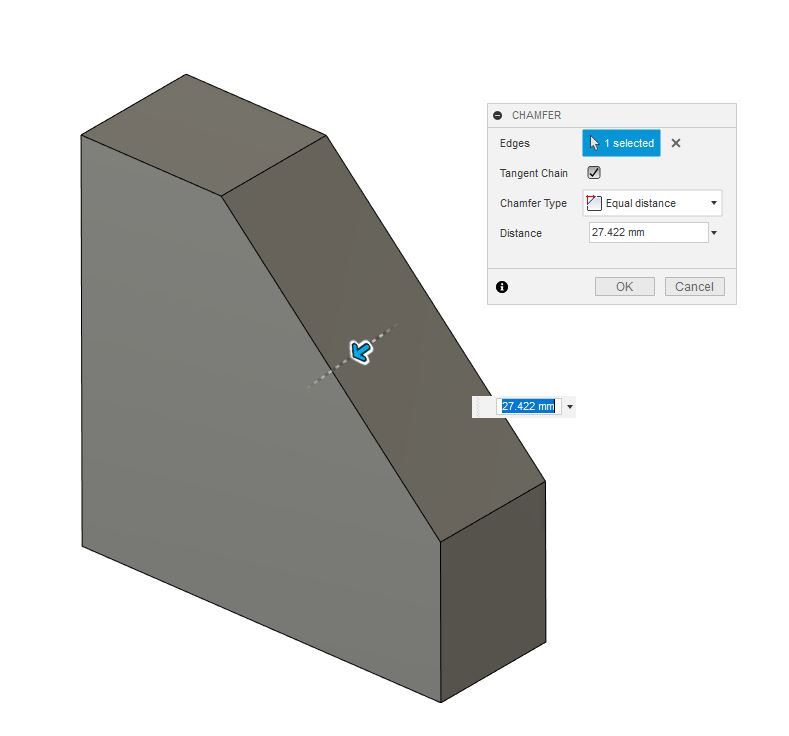

comando chamfer
Il comando chamfer utilizza bordi di un modello 3D e crea una funzione 3D smusso che ne smussa la superficie

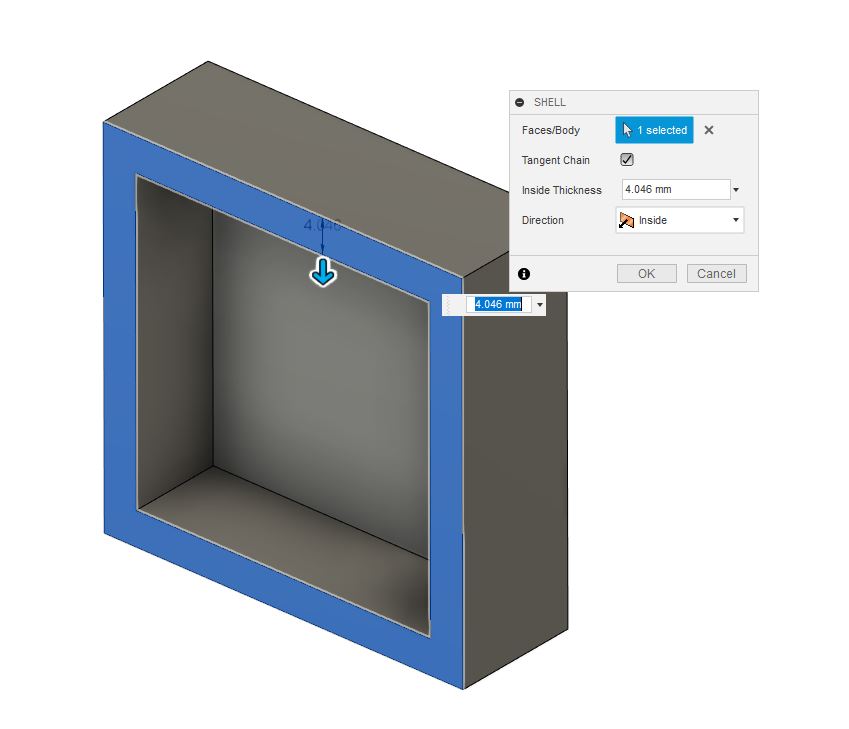

comando Shell
Il comando shell permette di svuotare il volume di un modello 3D sfruttando una faccia e mantendendo uno spessore.
COMINCIA SUBITO CON LA MODELLAZIONE SOLIDA
Ottimo! per il momento abbiamo finito, l’ambiente solid è quello che più frequentemente viene utilizzando della modellazione 3D.
Ti consiglio di applicare gli insegnamenti di questo articolo al più presto per sedimentare le nozioni acquisite 🙂
Vuoi dare un occhiata generale su come funziona fusion 360? Dai un occhiata alla mia guida definitiva 🙂
